RIQUALIFICAZIONE ENERGETICA CON SISTEMA IBRIDO, FOTOVOLTAICO E AUTOMAZIONE

RSA Schilpario

I risultati

24,4 kWp
Potenza nuovo impianto fotovoltaico
48,3 kWh
Sistema di accumulo
27.272,40 kWh/anno
Producibilità annua stimata
5.863,57 kgCO₂/anno
Emissioni CO₂ evitate stimate
19,76 kWp
Impianto fotovoltaico esistente (smontato e rimontato)

Riqualificazione energetica con sistema ibrido, fotovoltaico e automazione

Il progetto di riqualificazione energetica della RSA di Schilpario, in Via Soliva 18, nasce dall’esigenza di migliorare l’efficienza energetica della struttura e ridurre l’impatto ambientale degli impianti esistenti, caratterizzati da sistemi tradizionali poco performanti e da una forte dipendenza dalla rete elettrica. Energy20 ha realizzato un intervento impiantistico integrato che comprende un nuovo sistema ibrido per la centrale termica, un impianto fotovoltaico da 24,4 kWp con sistema di accumulo da 48,3 kWh, lo smontaggio e rimontaggio dell’impianto fotovoltaico esistente da 19,76 kWp, l’adeguamento degli impianti elettrici e l’integrazione di sistemi di regolazione e supervisione. L’intervento contribuisce a ridurre consumi ed emissioni, migliorando autonomia energetica, continuità di servizio e gestione degli impianti.

Obiettivi del progetto

Ridurre i consumi energetici della RSA attraverso un sistema ibrido con gruppo termico a condensazione e pompa di calore ad alta efficienza.

Aumentare la produzione di energia rinnovabile attraverso un nuovo impianto fotovoltaico integrato con sistema di accumulo.

Ridurre le emissioni di CO₂ e migliorare la performance ambientale complessiva dell’edificio.

Incrementare l’autonomia energetica della struttura e ridurre la dipendenza dalla rete elettrica.

Efficientare l’utilizzo delle tapparelle attraverso la motorizzazione e l’adeguamento delle relative linee elettriche.

Migliorare la regolazione, il controllo e il monitoraggio dei sistemi tecnologici a servizio della RSA.

Gli interventi effettuati

Centrale termica e sistema ibrido

  • Installazione di gruppo termico Riello modello TAU da 350 kW.
  • Installazione di pompa di calore Riello modello Acquaciat ILD 045R.
  • Fornitura e posa di 2 bollitori verticali da 1.500 litri con scambiatore modello Extra 1 WXC.
  • Installazione di 7 circolatori DAB Evoplus B 120/280.50.
  • Integrazione di gruppo a pressione costante a servizio dell’impianto.

Impianto fotovoltaico e sistema di accumulo

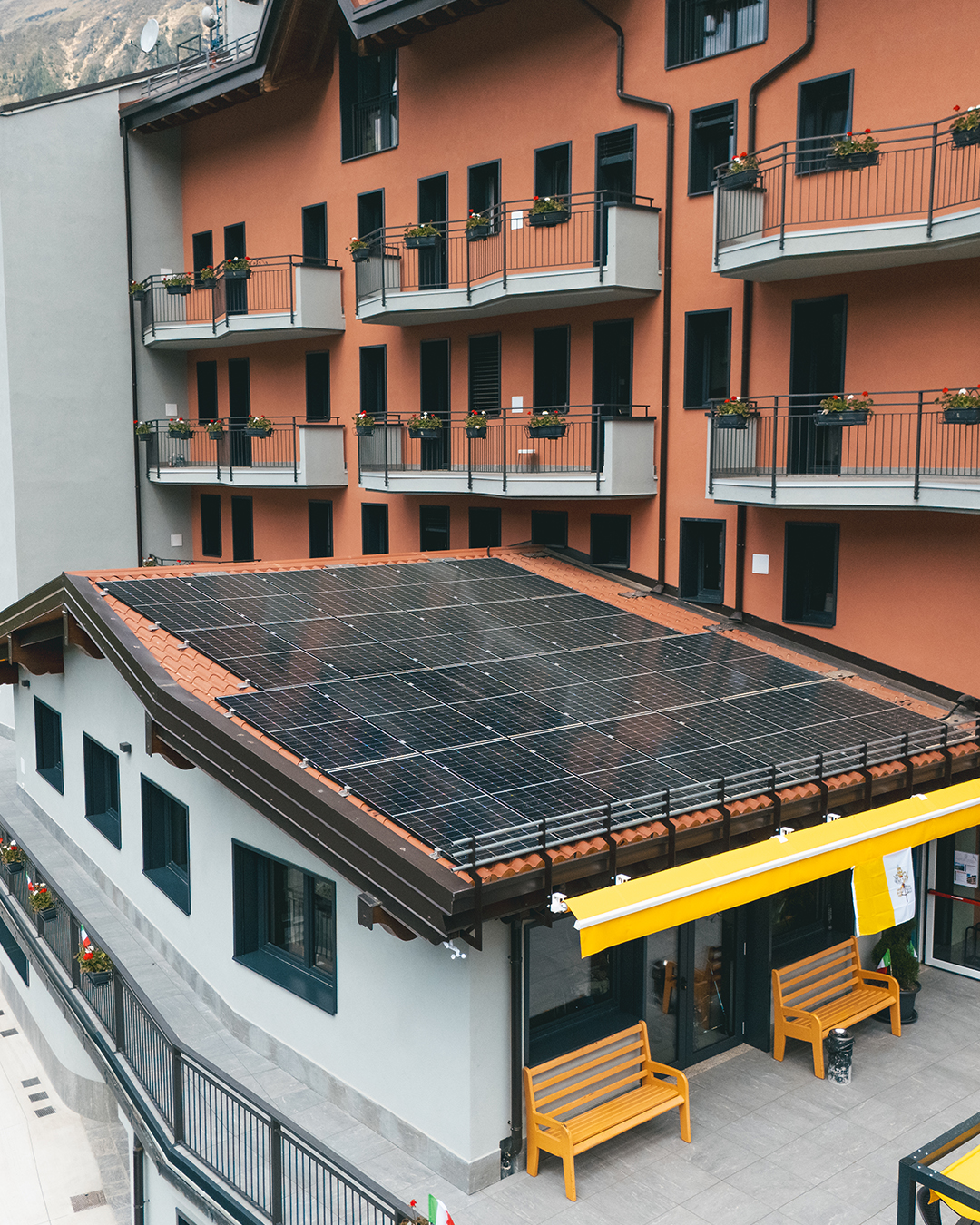

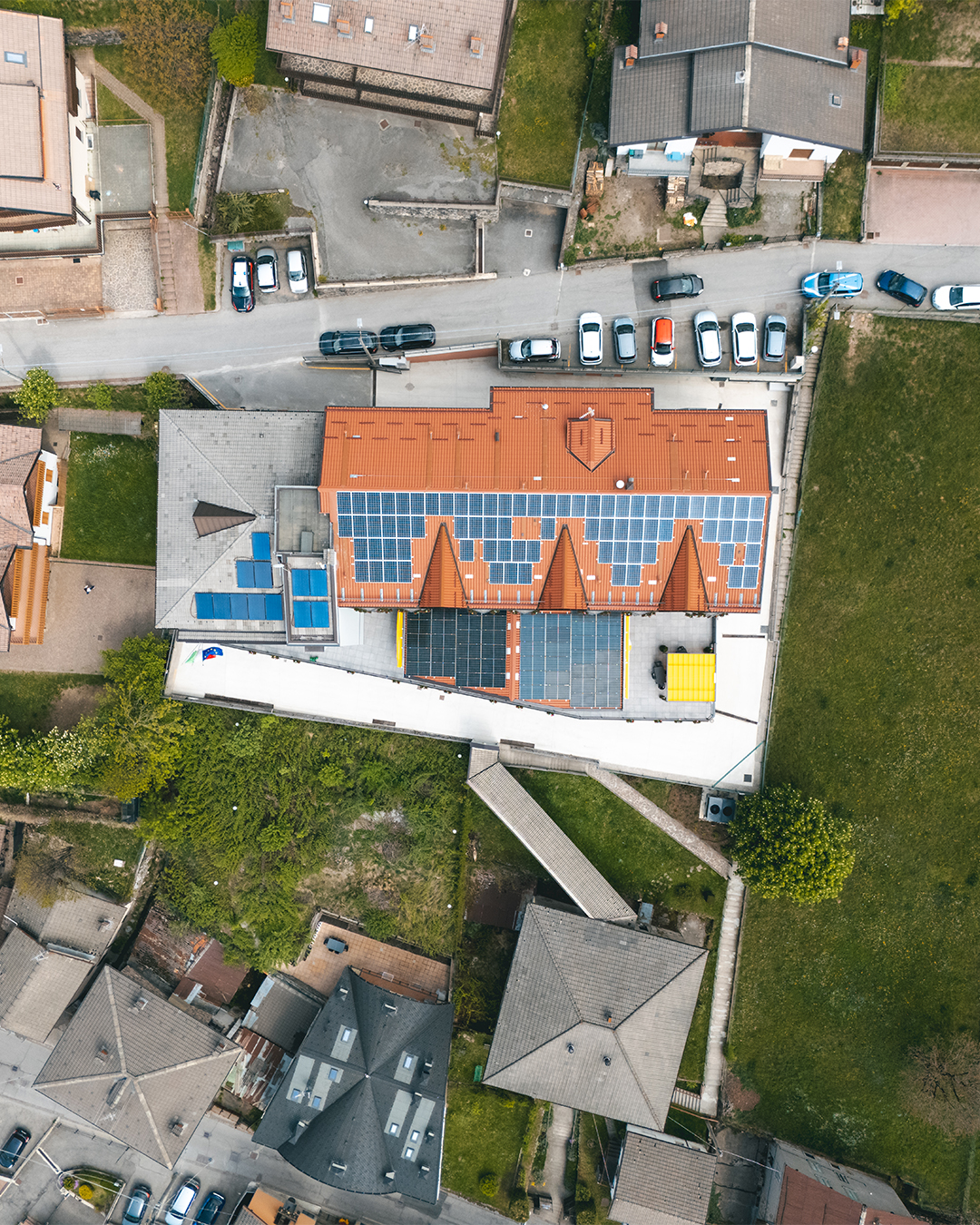

  • Realizzazione di nuovo impianto fotovoltaico composto da 48 moduli Peimar da 505 Wp.
  • Installazione di inverter Huawei, 3 quadri in corrente continua e 1 quadro cablato di parallelo.
  • Installazione delle strutture di sostegno su lamiera grecata.
  • Potenza del nuovo impianto fotovoltaico pari a 24,4 kWp.
  • Sistema di accumulo elettrico da 48,3 kWh.
  • Smontaggio e rimontaggio dell’impianto fotovoltaico esistente da 19,76 kWp per consentire le attività edili di efficientamento energetico.

Impianti elettrici e alimentazioni

  • Realizzazione del quadro elettrico della centrale termica e del quadro elettrico sottocontatore.
  • Alimentazione elettrica dei componenti della centrale termica e della sottocentrale.
  • Elettrificazione delle tapparelle con tubazioni corrugate, scatole di derivazione e cavi multipolari dedicati.
  • Ripristino dell’impianto TVCC e dell’impianto telecamere, con puntamento e prova di funzionamento.
  • Sostituzione del cavo della telecamera nella zona seminterrato.
  • Controllo dell’impianto luci facciata, dell’impianto citofono e del cancello carrale.
  • Fornitura di 16 nuove lampade a parete e 3 nuove lampade a soffitto.

Regolazione e supervisione

  • Installazione di stazione di automazione modulare SAUTER per regolazione, controllo, monitoraggio e ottimizzazione dei sistemi tecnologici.
  • Integrazione di sonde di temperatura, guaine, valvole filettate a 3 vie e valvole modulanti.
  • Installazione di servomotori e pannello di gestione a servizio della regolazione impiantistica.
  • Configurazione del sistema per rendere più efficiente il controllo degli impianti e il monitoraggio del funzionamento.

Opere accessorie e ripristini

  • Ripresa in facciata delle prese coperte dal cappotto.
  • Ripristino di citofono, cancello e luci di facciata interessati dalle lavorazioni.
  • Attività di progettazione e coordinamento tecnico degli interventi impiantistici.

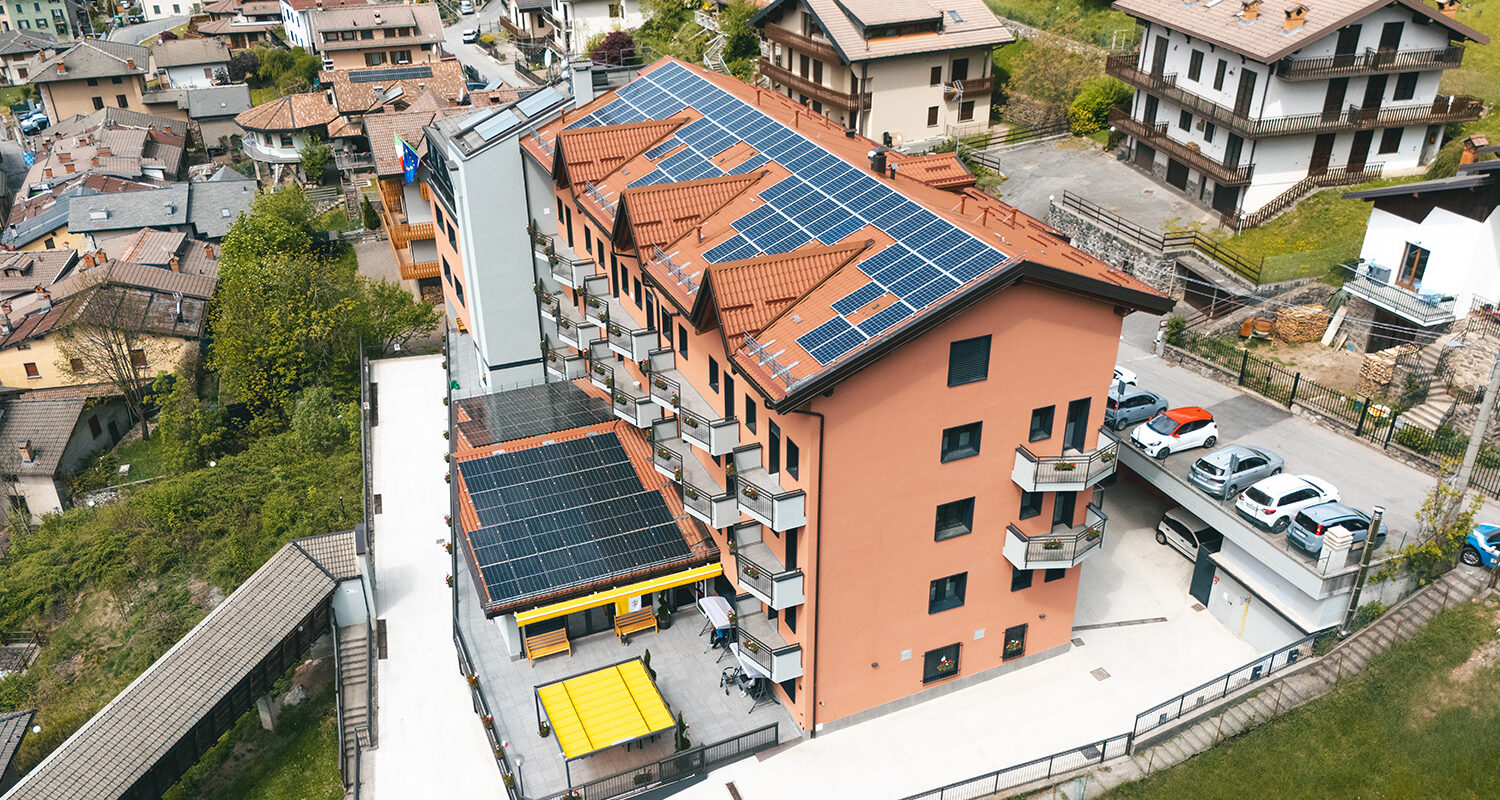

e20-schilpario-node-22

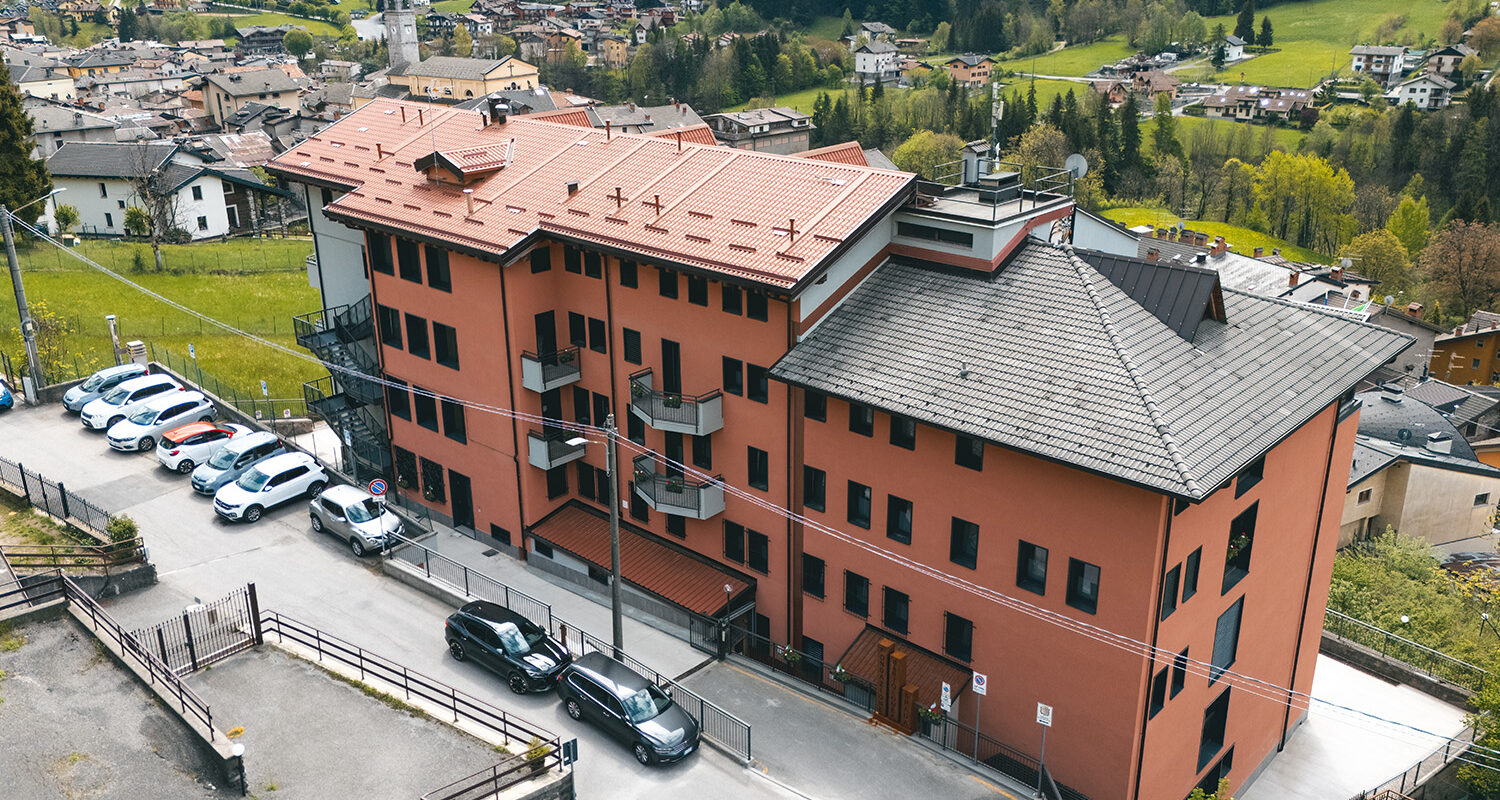

e20-schilpario-node-26

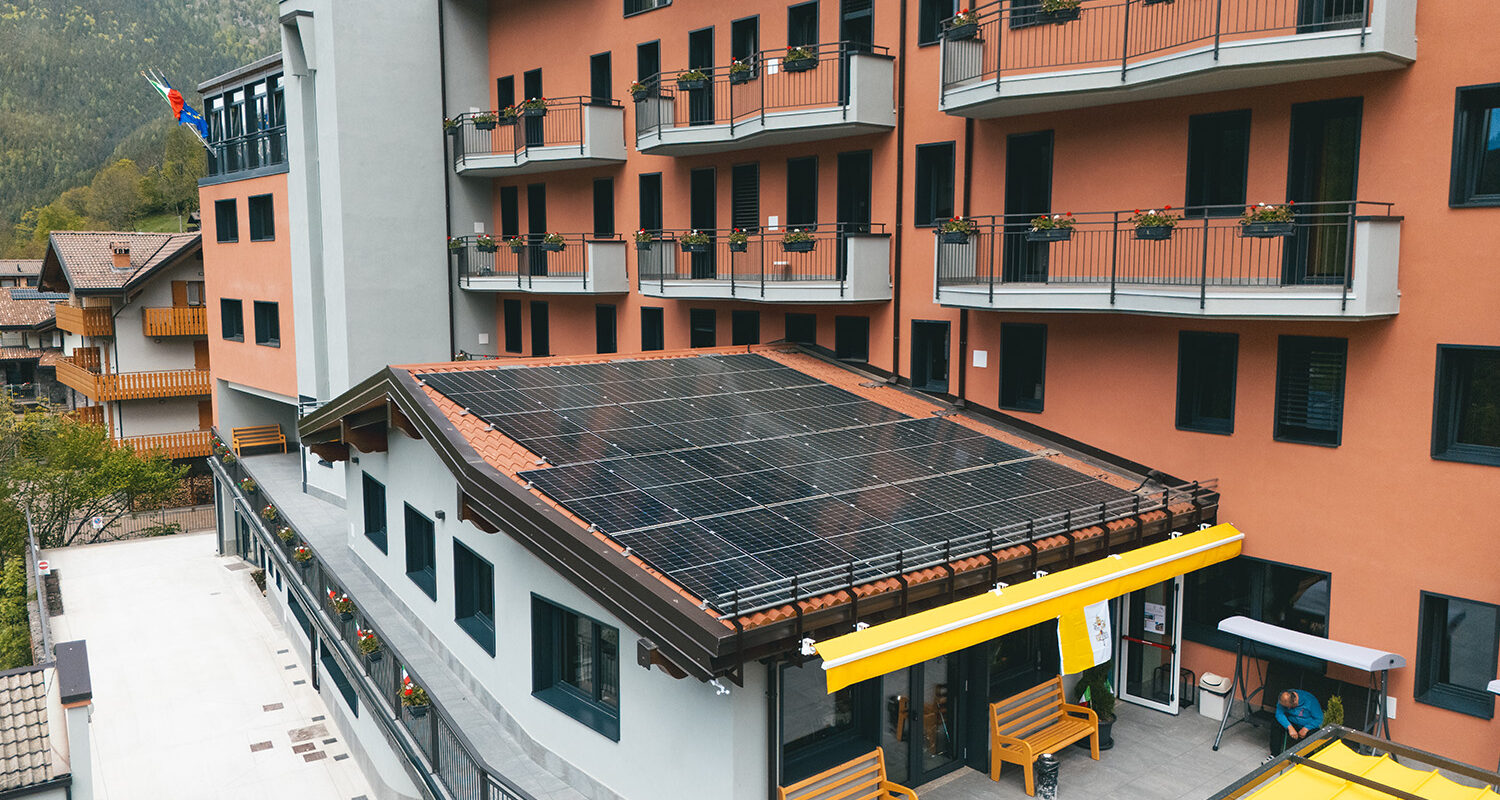

e20-schilpario-node-32

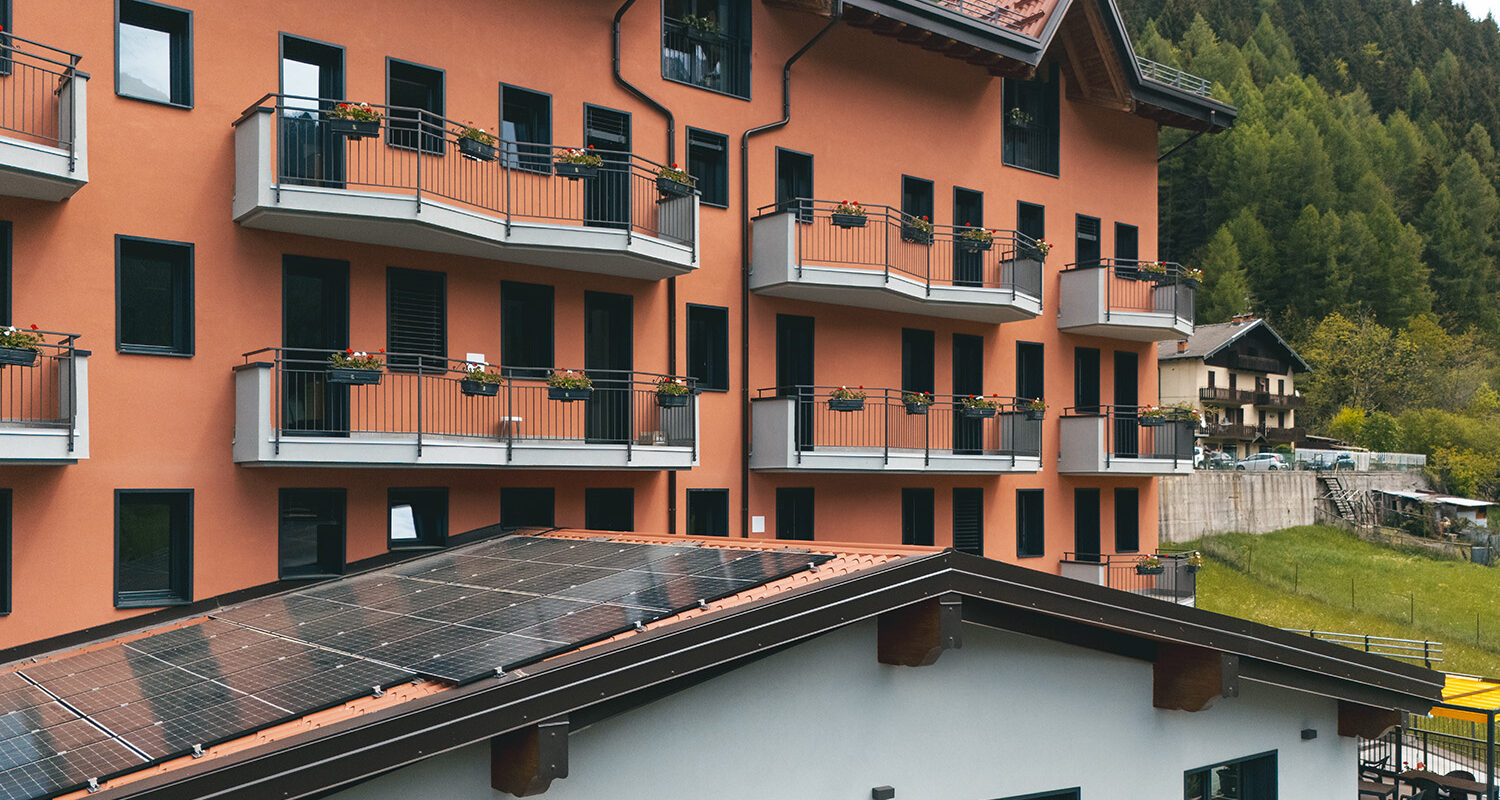

e20-schilpario-node-38

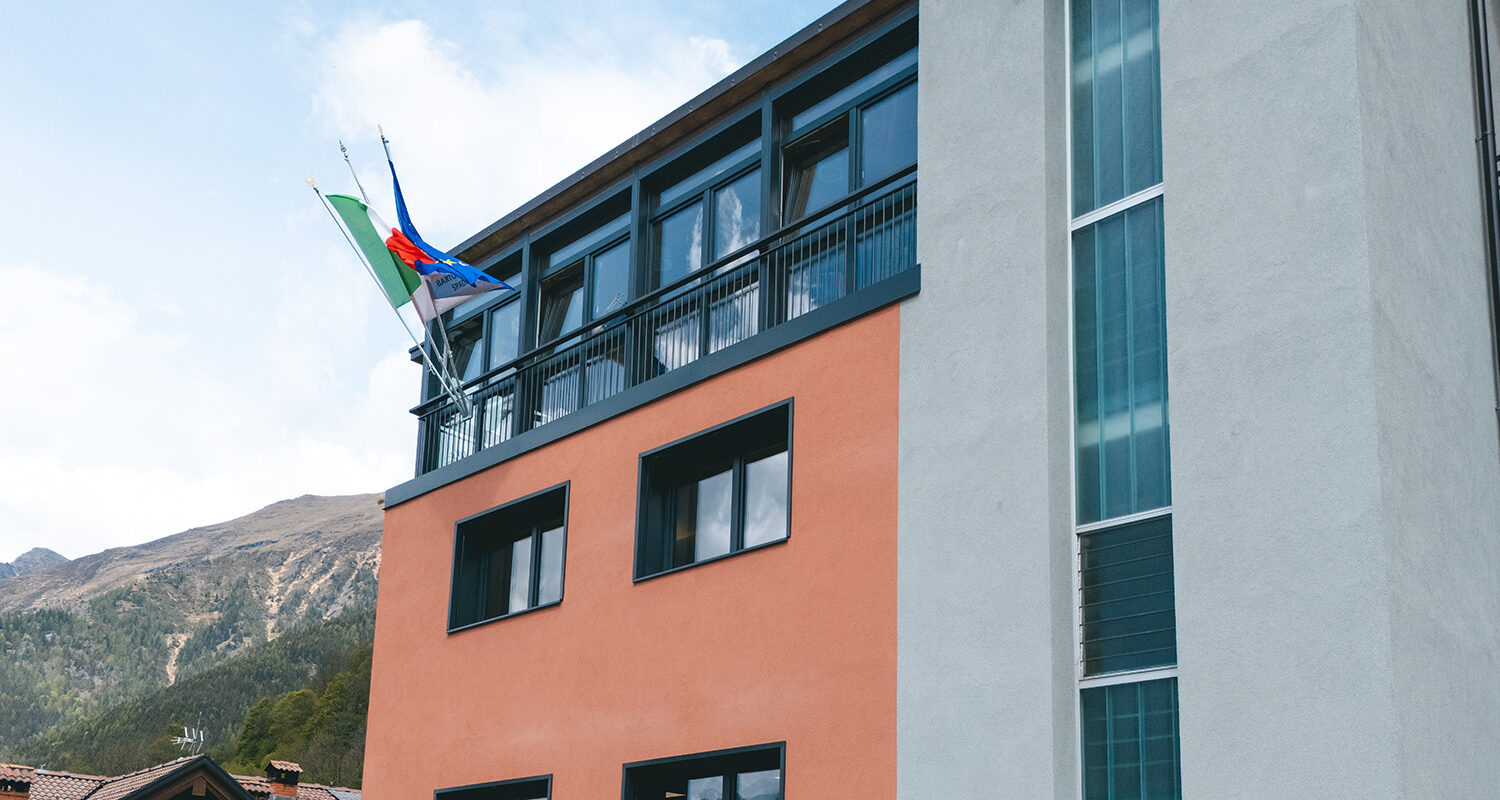

e20-schilpario-node-40

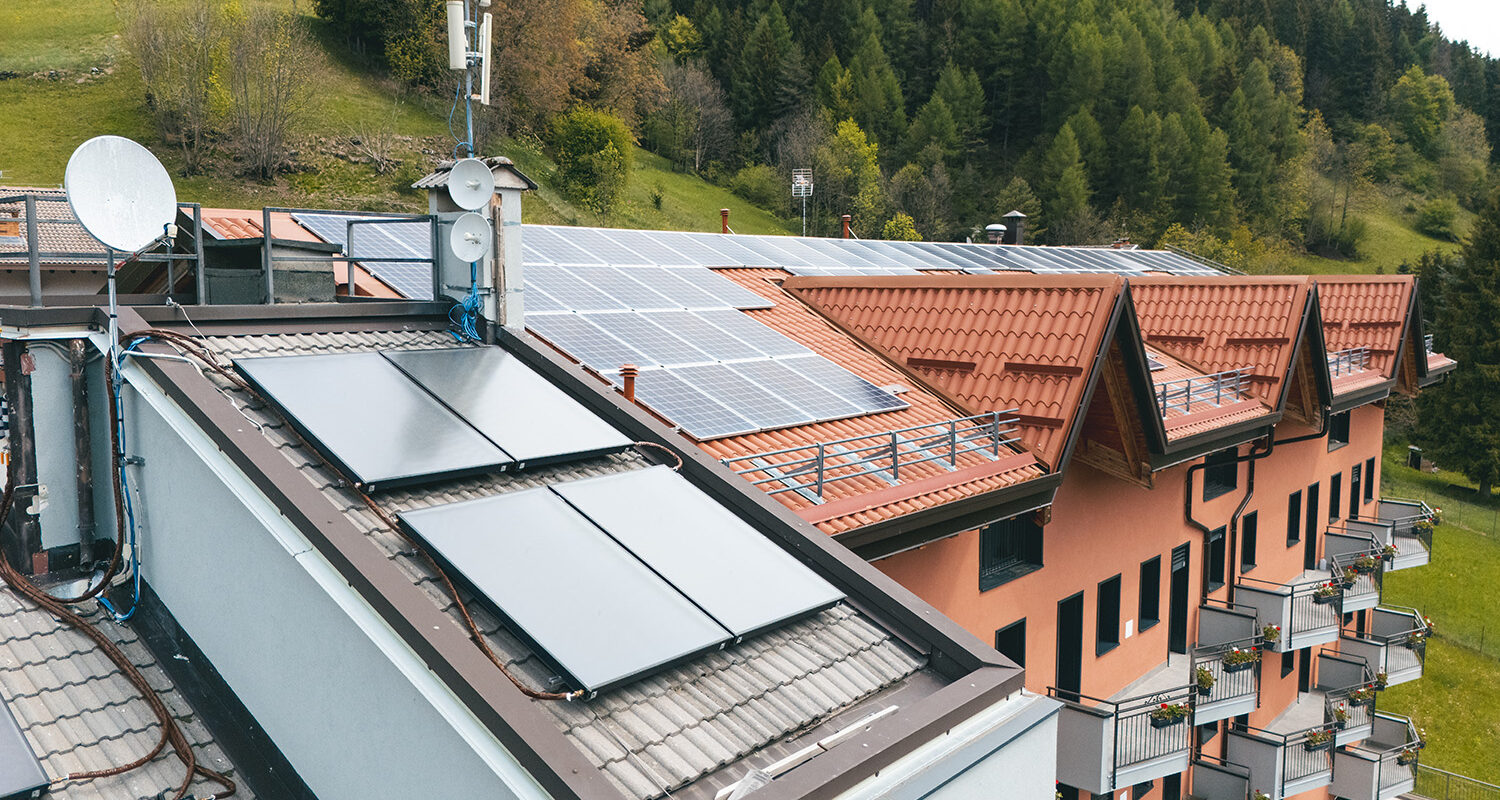

e20-schilpario-node-42

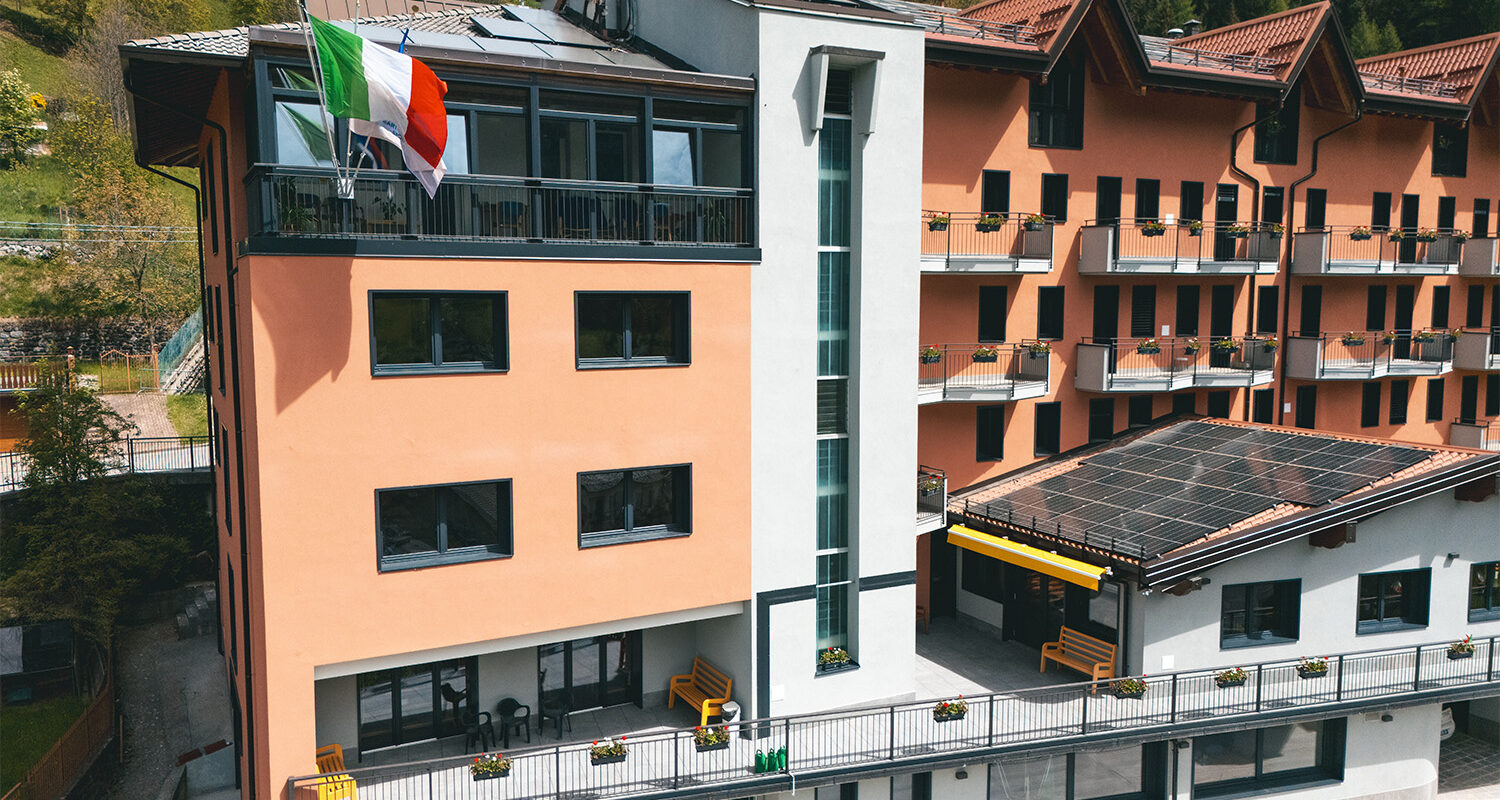

e20-schilpario-node-8

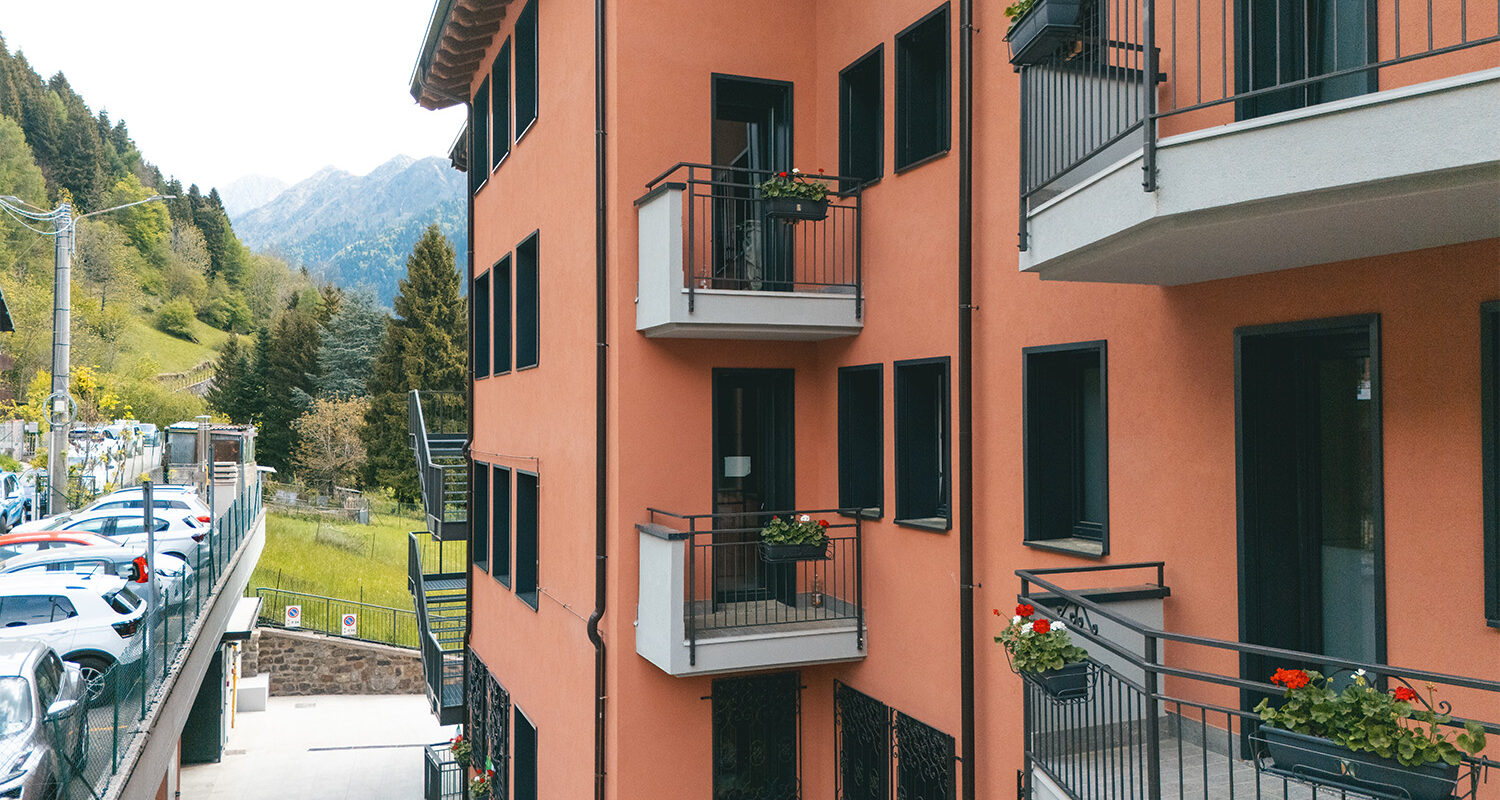

e20-schilpario-node-14

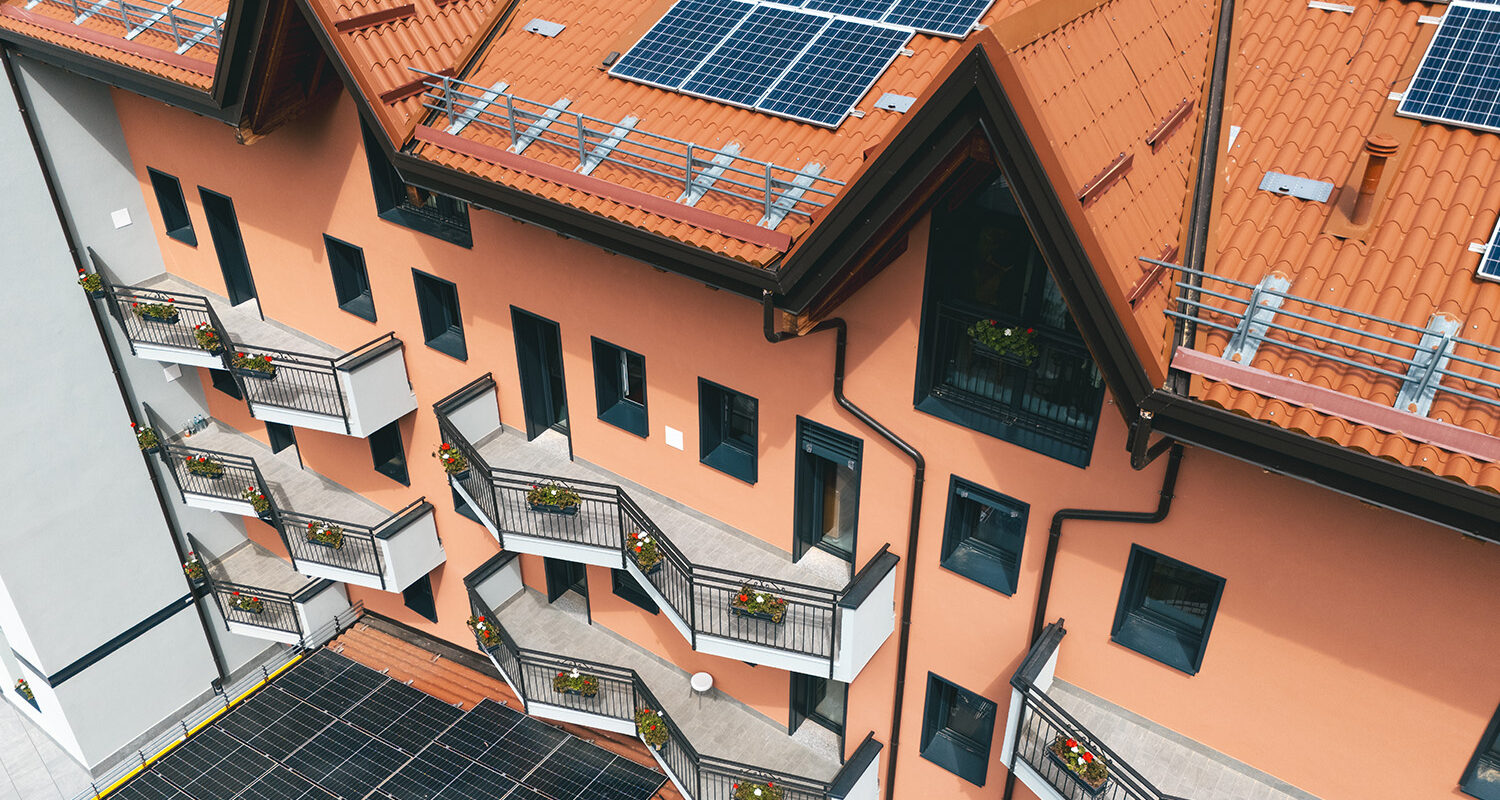

e20-schilpario-node-19

Benefici

Il sistema ibrido con pompa di calore e gruppo termico a condensazione migliora l’efficienza della generazione termica.

Il nuovo impianto fotovoltaico da 24,4 kWp consente alla RSA di produrre energia elettrica da fonte rinnovabile.

Il sistema di accumulo da 48,3 kWh valorizza l’energia prodotta e riduce la dipendenza dalla rete.

La producibilità fotovoltaica stimata consente di evitare 5.863,57 kgCO₂/anno.

Il sistema di automazione e supervisione migliora il controllo dei sistemi tecnologici e ne ottimizza il funzionamento.

Gli interventi elettrici, la motorizzazione delle tapparelle e i ripristini sugli impianti accessori migliorano la fruibilità dell’edificio.
